PENGERTIAN
Resistor adalah suatu komponen elektronika yang fungsinya untuk menghambat arus listrik.
Contoh Rangkaian :
CONTOH PERHITUNGAN

Cara Menghitung

JENIS :








 RESISTOR dibagi menjadi  2, yaitu:








- RESISTOR TETAP








- RESISTOR TIDAK TETAP / VARIABEL


























·        RESISTOR TETAP








RESISTOR TETAP adalah resistor yang memiliki nilai hambatan yang tetap. Resistor memiliki batas kemampuan daya misalnya : 1/16 watt, 1/8 watt, ¼ watt, ½ watt, DSB. Artinya resitor hanya dapat dioperasikan dengan daya maksimal sesuai dengan kemampuan dayanya.

















·        RESISTOR VARIABEL : RESISTOR VARIABEL adalah resistor yang nilai hambatannya atau resistansinya dapat diubah-ubah.








Jenisnya antara lain : hambatan geser, trimpot dan potensiometer.
POTENSIO METER : Resistor yang nilai resistansinya dapat diubah-ubah dengan memutar poros yang telah tersedia. Potensiometer pada dasarnya sama dengan trimpot cara fungsional.













TRIMPOT : resistor yang nilai resistansinya dapat diubah-ubah dengan cara memutar porosnya dengan menggunakan obeng.Untuk mengetahui nilai hambatan dari suatu trimpot dapat dilihat dari angka  yang tercantum pada badan trimpot tersebut.












2.             KAPASITOR




SIMBOL KAPASITOR


*
PENGERTIAN
Kapasitor adalah suatu komponen elektronika yang dapat menyimpan dan melepaskan muatan listrik atau energi listrik.

JENIS
Kapasitor dibagi menjadi 2 :
·       Kapasitor tetap
·       Kapasitor variabel









  •      KAPASITOR TETAP


Kapasitor tetap merupakan kapasitor yang mempunyai nilai kapasitas yang tetap. Dengan satuan kapasitor FARAD (F).
KAPASITOR dapat dibedakan berdasarkan bahan yang digunakan sebagai lapisan yang disebut dengan DIELEKTRUM









  •            KAPASITOR TIDAK TETAP


Kapasitor tidak tetap adalah kapasitor yang memiliki nilai kapasitansi atau kapasitas yang dapat diubah-ubah.
Kapasitor ini terdiri dari:
      - trimer
      - variable capasitor (Varco)
TRIMER
kapasitor yang nilai  kapasitansinya dapat diubah-ubah dengan cara memutar porosnya dengan obeng.










VARIABLE CAPASITOR (VARCO)


       kapasitor yang nilai kapasitansinya dapat diubah- ubah dengan memutar poros yang tersedia. (bentuknya menyerupai potensiometer)
RESISTANSI KAPASITOR
Resistansi dari sebuah kapasitor terhadap tegangan ac disebut reaktansi. Dengan simbol Xc



 3. Induktor


simbol


INDUKTOR  adalah sebuah komponen elektonika pasif yang dapat menyimpan energi pada medan magnet yang ditimbulkan oleh arus listrik yang melintasinya.
Kemampuan induktor untuk menyimpan energi magnet ditentukan oleh induktansinya.

Macam-Macam Induktor
Macam-macam induktor menurut bahan pembuat intinya dapat dibagi 4 yaitu:










4.            Kondensator

Kondensator atau sering disebut sebagai kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik.
Kondensator memiliki satuan yang disebut Farad (F).
Nama satuan tersebut berasal dari nama Penemunya,yaitu Michael Faraday.
Kondensator diidentikkan mempunyai dua kaki dan dua kutub yaitu positif dan negatif serta memiliki cairan elektrolit dan biasanya berbentuk tabung.

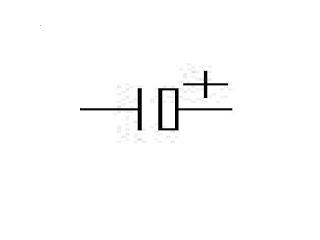

  • Lambang kondensator (mempunyai kutub) pada skema elektronika . Sedangkan jenis yang satunya lagi kebanyakan nilai kapasitasnya lebih rendah, tidak mempunyai kutub positif atau negatif pada kakinya, kebanyakan berbentuk bulat pipih berwarna coklat, merah, hijau dan lainnya seperti tablet atau kancing baju.

    Menurut jenisnya, kondensator dibagi menjadi 2 jenis, yaitu :
  • 1. Kondensator Polar (polaritas)
  •  2. Kondensator non polaritas
